Mesajde zofei.2006 pe 20 Noi 2010, 04:39

Datele tehnice pentru vagoanele V3A-93-M2000 (vagoane Metrou-Usor)


Ecartament: 1435 mm
- Raport de transmitere redactor: 1: 5,66 mm
- Forumula osiilor: B'2'2'B'
- Lungimea vagonului: 27180 mm
- Latimea vagonului cu usile inchise: 2390 mm
- Inaltimea vagonului de la suprafata de rulare pana la suprafata de contact a pantografului retras: 4200 mm
- Distanta Intre osiile aceluiasi boghiu: 1800 mm
- Masa vagonului gol: 35 t + 5%
- Masa vagonului incarcat: 55 t + 5%
- Numar de usi: 5
- Locuri pe scaune: 34
- Numar total de calatori la 6,5 cal/m2: 249
- Raza minima de inscriere in curba: 18 m
- Aliniament obligatoriu in curbe S cu raza de 18m (minim): 7 m
- Raza curbei S fara aliniament (minim): 30 m
- Raza minima la mersul pe cocoasa: 800 m
- Raza minima la mersul in covata: 800 m
- Tensiunea de alimentare: 750 V c.c.
- Tipul motorului: TE 022 H
- Putere unionara specifica: 0,87 kW/kN
- Puterea nominala pentru tractiune: 2 * 120 kW
- Consum specific fara incalzire: 8 Wh/kN/km
- Viteza maxima:80 km/h
- Acceleratie demaraj: 0,8 m/s2
- Rampa maxima: 60 %
- Actionare vagon: Controller fiabilizat
- Sisteme de frinare: - frina de serviciu: electrodinamica
- frina de urgenta: cu patina la sina
- frina de stationare: dispozitive actionare cu resort electric sau electrohidraulic
- usi tip I.F.E cu protejarea calatorilor la inchidere/deschidere si posibilitati de deschidere locala
- pantograf cu actionare comandata si patina de contact din grafit in invelis de tabla de cupru (prezent doar pe vagoanele liniei 41)
- sistem electronic de afisaj si anuntare a statiilor de la diversi producatori - Ameli , Hannover Displays etc.

#226, RATB, 03-06-2009.jpg

#158, 20.10.2009.jpg
Ultima oară modificat de zofei.2006 pe 14 Mai 2012, 23:18, modificat 1 dată în total.
English/French on PM!

Imagine Imagine
Equinoxe

Trance does not lead to drugs. It is the drug.
It's a way of sharing your deepest emotions with others.
Avatar utilizator
zofei.2006


Mesaje: 2581
Membru din: 15 Iul 2010, 21:33
Localitate: Mogosoaia, Linia CF 700, km 11+400
Avertismente: 16

Re: Datele tehnice pentru vagoanele V3A-93-M2000

Mesajde Daniel pe 20 Noi 2010, 12:26

Cred ca ar mai fi trebuit sa adaugi anii fabricatiei (1993-2000) precum si producatorul (URAC). Eu parca asa stiu. :dance:
Avatar utilizator
Daniel


Mesaje: 9680
Membru din: 28 Oct 2009, 21:05
Localitate: Bucuresti
Avertismente: 1

Re: Datele tehnice pentru vagoanele V3A-93-M2000

Mesajde zofei.2006 pe 20 Noi 2010, 14:08

Pai au fost modernizate incepand cu anul cu anul 2000 la URAC - Uzina de Reparatii "Atelierele Centrale" deacea lea pus numele M2000.
Au fost pana la acea vreme V3A clasic, au fost special modernizate pentru linia de metrou usor 41 Piata Presei Libere - Bd. Ghencea .
English/French on PM!

Imagine Imagine
Equinoxe

Trance does not lead to drugs. It is the drug.
It's a way of sharing your deepest emotions with others.
Avatar utilizator
zofei.2006


Mesaje: 2581
Membru din: 15 Iul 2010, 21:33
Localitate: Mogosoaia, Linia CF 700, km 11+400
Avertismente: 16

Re: Datele tehnice pentru vagoanele V3A-93-M2000

Mesajde Matei pe 10 Apr 2012, 01:11

Alte informatii despre acestea:
Sunt 38 de bucati. Diferenta, fata de V3A-93-urile clasice, o reprezinta aparitia mastilor la tampoane, modelul nou de faruri etc. Initial, schema lor de vopsire a fost alb cu dunga rosie si 'bot' rosu, dar pe masura ce au avut parte de RK / revopsire, au trecut la schema clasica de vopsire. Toate sunt domiciliate la Depoul Bucurestii Noi.
Numerele de parc ale acestora:
#006, #021, #023, #025, #047, #049, #054, #055, #068, #075, #080, #094, #098, #101, #118, #122, #129, #143, #144, #151, #154, #158, #160, #195, #196, #201, #218, #226, #266, #273, #278, #288, #297, #300, #311, #316, #339, #349
Matei


Mesaje: 235
Membru din: 02 Mar 2012, 20:30

Re: Datele tehnice pentru vagoanele V3A-93-M2000

Mesajde Matei pe 10 Apr 2012, 01:29

zofei.2006 scrie:- pantograf cu actionare comandata si patina de contact din grafit in invelis de tabla de cupru (prezent doar pe vagoanele liniei 41)

Adica pantograf Schunk. Astfel de pantografe nu au doar vagoanele care circula pe linia 41 ! Si majoritatea pantografelor Schunk au fost 'downgradate' - li s-au inlocuit patinele din grafit cu unele clasice din aluminiu.
Matei


Mesaje: 235
Membru din: 02 Mar 2012, 20:30

Re: Tramvaiele V3A-93-M2000

Mesajde Chev Celios pe 01 Iul 2012, 11:20

023 joi la Presei.
Imagine
Avatar utilizator
Chev Celios


Mesaje: 434
Membru din: 15 Iul 2010, 22:30

Re: Tramvaiele V3A-93-M2000

Mesajde zofei.2006 pe 21 Sep 2012, 18:15

Am sa va arat printre ultimile vagoane in schema de metrou usor a liniei 41.

#164 in terminalu Piata Presei Libere urmand sa se retraga la depoul Bucurestii Noi, 18.09.2012.jpg
#164 in terminalu Piata Presei Libere
English/French on PM!

Imagine Imagine
Equinoxe

Trance does not lead to drugs. It is the drug.
It's a way of sharing your deepest emotions with others.
Avatar utilizator
zofei.2006


Mesaje: 2581
Membru din: 15 Iul 2010, 21:33
Localitate: Mogosoaia, Linia CF 700, km 11+400
Avertismente: 16

Re: Tramvaiele V3A-93-M2000

Mesajde Vatmanu076 pe 19 Noi 2012, 21:57

#288 la Ghencea
#288 - linia 41.jpg
Dacă PRO înseamnă Pentru şi CON Împotrivă, de ce e Constituție şi nu Prostituție ?
Avatar utilizator
Vatmanu076


Mesaje: 2654
Membru din: 19 Mar 2012, 09:39
Localitate: R.A.T.B. - E.T.E. - Depoul Colentina şi Depoul Titan

Re: Tramvaiele V3A-93-M2000

Mesajde Vatmanu076 pe 23 Noi 2012, 10:10

#143 la Agronomie
#143 (Large).jpg
Dacă PRO înseamnă Pentru şi CON Împotrivă, de ce e Constituție şi nu Prostituție ?
Avatar utilizator
Vatmanu076


Mesaje: 2654
Membru din: 19 Mar 2012, 09:39
Localitate: R.A.T.B. - E.T.E. - Depoul Colentina şi Depoul Titan

Re: Tramvaiele V3A-93-M2000

Mesajde Vatmanu076 pe 27 Noi 2012, 22:31

#055 la Piata Presei
055 (Large).jpg
Dacă PRO înseamnă Pentru şi CON Împotrivă, de ce e Constituție şi nu Prostituție ?
Avatar utilizator
Vatmanu076


Mesaje: 2654
Membru din: 19 Mar 2012, 09:39
Localitate: R.A.T.B. - E.T.E. - Depoul Colentina şi Depoul Titan

Re: Tramvaiele V3A-93-M2000

Mesajde zofei.2006 pe 27 Noi 2012, 23:09

mamica ce este poza asta, e horor :(( .
English/French on PM!

Imagine Imagine
Equinoxe

Trance does not lead to drugs. It is the drug.
It's a way of sharing your deepest emotions with others.
Avatar utilizator
zofei.2006


Mesaje: 2581
Membru din: 15 Iul 2010, 21:33
Localitate: Mogosoaia, Linia CF 700, km 11+400
Avertismente: 16

Re: Tramvaiele V3A-93-M2000

Mesajde Vatmanu076 pe 06 Dec 2012, 22:32

#055 in vara cand avea reclama
#316 la Doctor Felix
#256 la Doctor Felix si Bucurestii Noi

#055 (1).jpg

#055 (2).jpg

#055 (3).jpg

316 (Custom) (Large).jpg


#256 (1).jpg
Dacă PRO înseamnă Pentru şi CON Împotrivă, de ce e Constituție şi nu Prostituție ?
Avatar utilizator
Vatmanu076


Mesaje: 2654
Membru din: 19 Mar 2012, 09:39
Localitate: R.A.T.B. - E.T.E. - Depoul Colentina şi Depoul Titan

Re: Datele tehnice pentru vagoanele V3A-93-M2000

Mesajde Vatmanu076 pe 20 Dec 2012, 23:19

#094 la Piata Presei
16122012040 (Large).jpg
Dacă PRO înseamnă Pentru şi CON Împotrivă, de ce e Constituție şi nu Prostituție ?
Avatar utilizator
Vatmanu076


Mesaje: 2654
Membru din: 19 Mar 2012, 09:39
Localitate: R.A.T.B. - E.T.E. - Depoul Colentina şi Depoul Titan

Re: Datele tehnice pentru vagoanele V3A-93-M2000

Mesajde Vatmanu076 pe 25 Dec 2012, 00:13

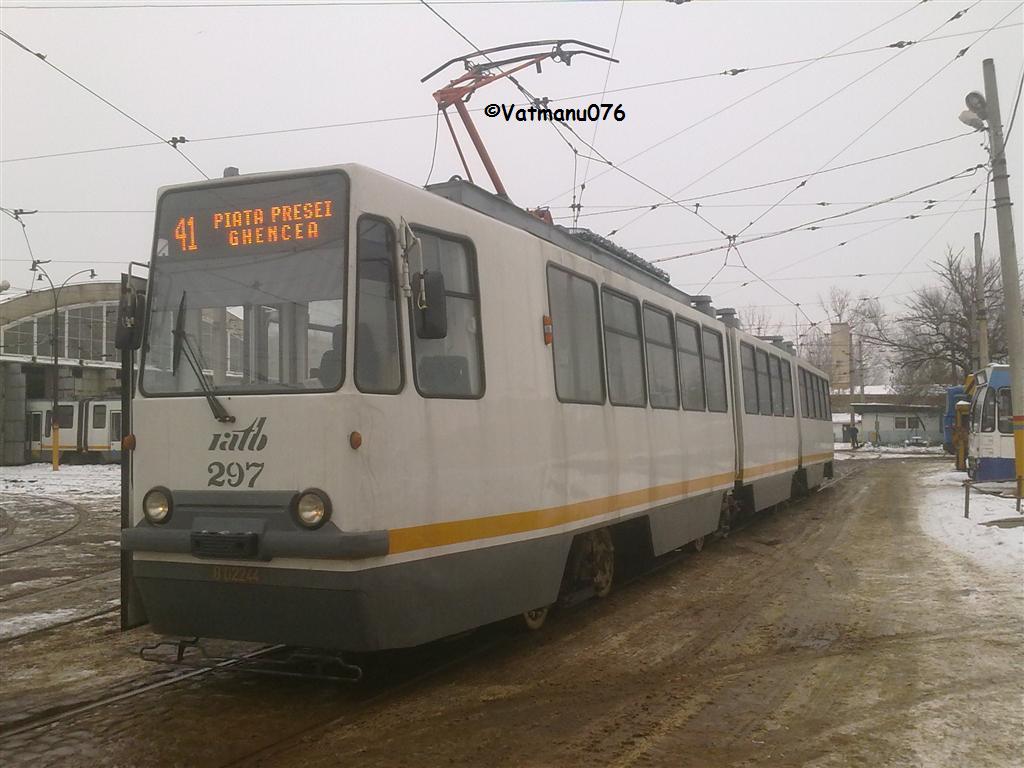

#297 prin depou si pe ACCES
@297 in depou 4.jpg

@297 (4) (Large).jpg

@297 in depou (3).jpg

@297 in depou (1).jpg

@297 in depou.jpg

@297 (2) (Large).jpg

@297 (9) (Large).jpg

@297 (10) (Large).jpg

@297 (12) (Large).jpg
Dacă PRO înseamnă Pentru şi CON Împotrivă, de ce e Constituție şi nu Prostituție ?
Avatar utilizator
Vatmanu076


Mesaje: 2654
Membru din: 19 Mar 2012, 09:39
Localitate: R.A.T.B. - E.T.E. - Depoul Colentina şi Depoul Titan

Re: Tramvaiele V3A-93-M2000

Mesajde zofei.2006 pe 02 Ian 2013, 02:22

Se pare ca in interval de 10 minute au sosit 2 tramvaie V3A-93-M2000 in terminalu Ghecea dinspre Calea 13 Septembrie pentru ca dupa accea sa isi continue drumul catre Depoul Bucuresti Noi, din pacate nu am reusit sa surprind niciunu din cauza ca nu avea camera foto digitala la indemana .

Terminalu Ghencea.JPG
English/French on PM!

Imagine Imagine
Equinoxe

Trance does not lead to drugs. It is the drug.
It's a way of sharing your deepest emotions with others.
Avatar utilizator
zofei.2006


Mesaje: 2581
Membru din: 15 Iul 2010, 21:33
Localitate: Mogosoaia, Linia CF 700, km 11+400
Avertismente: 16

Re: Tramvaiele V3A-93-M2000

Mesajde zofei.2006 pe 02 Ian 2013, 03:19

Se pare ca mentin firu de contact curat din cauza depunerilor de gheata cauzata ceata care a inghetat datorita temperaturilor scazute din acesta noapte .
English/French on PM!

Imagine Imagine
Equinoxe

Trance does not lead to drugs. It is the drug.
It's a way of sharing your deepest emotions with others.
Avatar utilizator
zofei.2006


Mesaje: 2581
Membru din: 15 Iul 2010, 21:33
Localitate: Mogosoaia, Linia CF 700, km 11+400
Avertismente: 16

Re: Tramvaiele V3A-93-M2000

Mesajde Marian Andrei pe 22 Mar 2013, 22:39

#158 este cel mai nou vagon din aceasta serie care a avut RK la URAC.

Avatar utilizator
Marian Andrei


Mesaje: 59
Membru din: 11 Mar 2013, 19:46

Re: Tramvaiele V3A-93-M2000

Mesajde Vatmanu076 pe 24 Mar 2013, 20:58

#158 la Ghencea
Dacă PRO înseamnă Pentru şi CON Împotrivă, de ce e Constituție şi nu Prostituție ?
Avatar utilizator
Vatmanu076


Mesaje: 2654
Membru din: 19 Mar 2012, 09:39
Localitate: R.A.T.B. - E.T.E. - Depoul Colentina şi Depoul Titan

Re: Tramvaiele V3A-93-M2000

Mesajde Vatmanu076 pe 29 Mar 2013, 20:25

158 dupa RK

160 la Dr.Felix
Dacă PRO înseamnă Pentru şi CON Împotrivă, de ce e Constituție şi nu Prostituție ?
Avatar utilizator
Vatmanu076


Mesaje: 2654
Membru din: 19 Mar 2012, 09:39
Localitate: R.A.T.B. - E.T.E. - Depoul Colentina şi Depoul Titan

Re: Tramvaiele V3A-93-M2000

Mesajde Ciprian.stefan pe 30 Mar 2013, 20:23

#025#278,#288






Ciprian.stefan
Ciprian.stefan


Mesaje: 27
Membru din: 29 Mar 2013, 17:58

Re: Tramvaiele V3A-93-M2000

Mesajde Vatmanu076 pe 31 Mar 2013, 17:21

226
Dacă PRO înseamnă Pentru şi CON Împotrivă, de ce e Constituție şi nu Prostituție ?
Avatar utilizator
Vatmanu076


Mesaje: 2654
Membru din: 19 Mar 2012, 09:39
Localitate: R.A.T.B. - E.T.E. - Depoul Colentina şi Depoul Titan

Re: Tramvaiele V3A-93-M2000

Mesajde Vatmanu076 pe 02 Apr 2013, 19:16

158

160

226

297
Dacă PRO înseamnă Pentru şi CON Împotrivă, de ce e Constituție şi nu Prostituție ?
Avatar utilizator
Vatmanu076


Mesaje: 2654
Membru din: 19 Mar 2012, 09:39
Localitate: R.A.T.B. - E.T.E. - Depoul Colentina şi Depoul Titan

Re: Tramvaiele V3A-93-M2000

Mesajde Vatmanu076 pe 04 Apr 2013, 20:52

300 a revenit in circulatie, de ieri, azi fiind in 45

300 (1).jpg

300 (3).jpg

300 (2).jpg
Dacă PRO înseamnă Pentru şi CON Împotrivă, de ce e Constituție şi nu Prostituție ?
Avatar utilizator
Vatmanu076


Mesaje: 2654
Membru din: 19 Mar 2012, 09:39
Localitate: R.A.T.B. - E.T.E. - Depoul Colentina şi Depoul Titan

Re: Tramvaiele V3A-93-M2000

Mesajde Ciprian.stefan pe 12 Apr 2013, 21:41

Mai multe tramvaie V3A-93-M2000

#288 (2).JPG
#288


#288


#278 (2).JPG
#278


#278 (3).JPG
#278


#278


#118 (2).JPG
#118


#118 (3).JPG
#118


#118 (4).JPG
#118


#118 (5).JPG
#118


#118


#098


#025
Ciprian.stefan
Ciprian.stefan


Mesaje: 27
Membru din: 29 Mar 2013, 17:58

Re: Tramvaiele V3A-93-M2000

Mesajde Vatmanu076 pe 19 Apr 2013, 20:40

273 in seara asta in 41
Dacă PRO înseamnă Pentru şi CON Împotrivă, de ce e Constituție şi nu Prostituție ?
Avatar utilizator
Vatmanu076


Mesaje: 2654
Membru din: 19 Mar 2012, 09:39
Localitate: R.A.T.B. - E.T.E. - Depoul Colentina şi Depoul Titan
